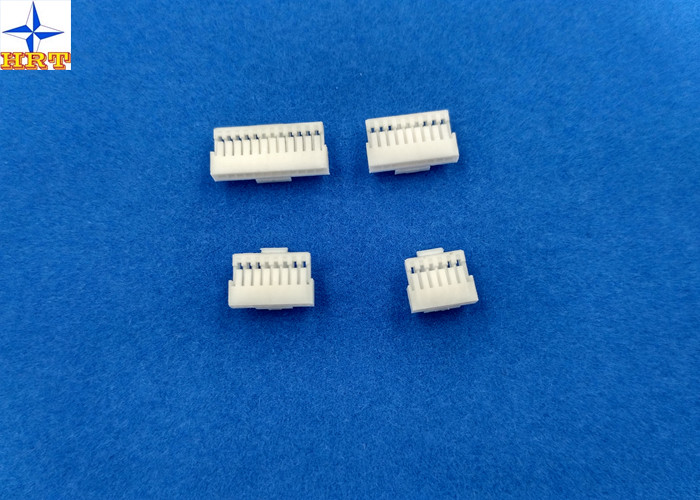

اتصالات سیم برد مدار 1 میلی متری CI14 تعویض با قفل جفت

1mm Pitch Circuit Board Wire Connectors CI14 Replacement With Mating Lock

جزئیات محصول:

Place of Origin:	Dongguan, China(mainland)
نام تجاری:	HRT
گواهی:	ISO9001/ ISO14001/UL/RoHS/REACH
Model Number:	A1005HA-NP

پرداخت:

Minimum Order Quantity:	5000 pcs
قیمت:	USD0.001 to 0.01 per pcs
Packaging Details:	bag with outside paper carton
Delivery Time:	5 to 8 working days after payment checked
Payment Terms:	TT, Western Union, PayPal, L/C
Supply Ability:	28 million pcs per month

اکنون تماس بگیرید

توضیحات محصول جزئیات

رنگ:	سفید	گام صدا:	1.00 میلی متر
مواد:	PA66 UL94V-0	محدوده سیم:	AWG28# تا 32#
قفل کردن:	با قفل	قطر عایق سیم:	حداکثر 0.80 میلی متر
برجسته:	اتصالات برد مدار چاپی , اتصالات سیم به برد مدار چاپی , اتصالات سیم برد مدار قفل جفتی

1، مشخصات محصول شامل اطلاعات اندازه اولیه، خواص الکتریکی و مکانیکی.

اطلاعات اندازه اولیه
مدارها		از 2 پین تا 20 پین
گام صدا		1.0 میلی متر
قفل جفت گیری		با
مدارها		4 پین یا 6 پین
قطر عایق سیم		حداکثر 0.80 میلی متر
قسمت شماره		A1005HA-04P یا A1005HA-06P

خواص الکتریکی
رتبه فعلی:		1A AC، DC
رتبه بندی ولتاژ		50 ولت AC، DC
مقاومت تماس:		حداکثر 20mΩ
مقاومت عایق:		100mΩ دقیقه
ولتاژ تحمل:		500 ولت AC در دقیقه

ویژگی های مکانیکی
محدوده دما		-25 ℃ تا 85 ℃
اطلاعات دیگر لطفا عکس زیر را بررسی کنید.

2، گزارش نقشه و آزمایش مربوطه

اتصالات سیم برد مدار 1 میلی متری CI14 تعویض با قفل جفت

1.محدوده

این مشخصات الزامات عملکرد محصول از سیم پیچ 1.00 میلی متری به برد را پوشش می دهد

سری کانکتورها

2. ساخت و ساز،ابعاد،مواد و آبکاری

نقشه های پیوست را ببینید

3. رتبه بندی و سیم های قابل اجرا

مورد	استاندارد
ولتاژ نامی (حداکثر)	50 ولت AC/DC		عایق OD 0.80mm (حداکثر)
جریان نامی (حداکثر) و سیم های قابل اجرا	AWG#28	1A AC/DC
	AWG#30	1A AC/DC
	AWG#32	0.5A AC/DC
محدوده دمای محیط	-25℃ ~ +85℃*

*:از جمله افزایش دمای ترمینال

4. عملکرد الکتریکی

شرح تست		روش	مورد نیاز
4-1	تماس با مقاومت	اتصالات جفت، اندازه گیری با مدار خشک، حداکثر 20 میلی ولت، 10 میلی آمپر. (بر اساس JIS C5402 5.4)	20mΩ (حداکثر)
4-2	مقاومت عایق	اتصالات را به هم متصل کنید، 500 ولت DC را بین ترمینال یا زمین مجاور اعمال کنید.(بر اساس JIS C5402 5.2/MIL-STD-202 روش 302 شرط B)	100MΩ (حداقل)
4-3	ولتاژ مقاوم دی الکتریک	کانکتورها را به هم متصل کنید، 500 ولت AC (rms) را به مدت 1 دقیقه بین ترمینال یا زمین مجاور اعمال کنید.(براساس روش JIS C5402 5.1/MIL-STD-202 301)	بدون خرابی.
4-4	تماس با مقاومت در قسمت چین دار	سیم مربوطه را روی ترمینال خم کنید، با مدار خشک، 20 میلی ولت (حداکثر)، 10 میلی آمپر اندازه گیری کنید.	5mΩ (حداکثر)

5.عملکرد مکانیکی

شرح تست		روش	مورد نیاز
5-1	نیروی درج و خروج محرک	کانکتورها را با سرعت 3±25 میلی متر در دقیقه وارد و خارج کنید.	به بند 7 مراجعه کنید
5-2	نیروی کشش چین دار	ترمینال چین خورده را ثابت کنید، نیروی کشش محوری را روی سیم با سرعت 3±25 میلی متر در دقیقه اعمال کنید. (بر اساس JIS C5402 6.8)	AWG#28	1.0 کیلوگرم (حداقل)
			AWG#30	0.8 کیلوگرم (حداقل)
			AWG#32	0.5 کیلوگرم (حداقل)
5-3	نیروی درج ترمینال.	ترمینال چین دار را داخل محفظه قرار دهید.	0.50 کیلوگرم (حداکثر)
5-4	نیروی نگهداری ترمینال/مسکن.	نیروی خروجی محوری را با سرعت 3±25 میلی متر در دقیقه روی ترمینال مونتاژ شده در محفظه اعمال کنید.	0.60 کیلوگرم (حداقل)
5-5	نیروی حفظ پین	نیروی فشار محوری را با سرعت 3±25 میلی متر در دقیقه اعمال کنید	0.50 کیلوگرم (حداقل)
5-6	ماندگاری	هنگامی که تا 50 چرخه به طور مکرر با سرعت 10 چرخه در دقیقه جفت می شود.	مقاومت تماس 40mΩ (حداکثر)
5-7	لرزش	دامنه: 1.5 میلی متر PP زمان جارو: 10-55-10 هرتز در 1 دقیقه مدت زمان: 2 ساعت در هر محور XYZ. (براساس روش MIL-STD-202 201A)	ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر) ناپیوستگی 1 میکروثانیه (حداکثر)
5-8	شوک فیزیکی	490 متر بر ثانیه × 50 گرم ×، 3 ضربه در هر محور XYZ.(براساس روش JIS C0041/MIL-STD-202 213B شرط A)

6.عملکرد زیست محیطیو دیگران

شرح تست		روش	مورد نیاز
6-1	افزایش دما	حمل بار جریان نامی. (بر اساس UL 498)	30 ℃ (حداکثر)
6-2	مقاومت در برابر حرارت	85±2℃،96 ساعت (براساس روش JIS C0021/MIL-STD-202 108A Cond. A)	ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر)
6-3	مقاومت در برابر سرما	-25±3℃،96 ساعت (براساس JIS C0020)	ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر)
6-4	رطوبت	دما: 40±2℃ رطوبت نسبی: 90 تا 95 درصد مدت زمان: 96 ساعت (بر اساس JIS C0022/MIL-STD-202 روش 103B شرط B)	ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر) مقاومت عایق 10MΩ (حداقل) ولتاژ تحمل دی الکتریک باید 4-3 را برآورده کند
6-5	چرخه دما	5 سیکل از: الف) -55 ℃ 30 دقیقه ب) 30 دقیقه +85 درجه سانتیگراد (بر اساس JIS C0025)	ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر)
6-6	اسپری نمک	قلع اندود 12 ساعت / روکش طلا 24 ساعت در معرض اسپری نمک از محلول 1±5 درصد در دمای 2±35 درجه سانتیگراد.(براساس روش JIS C0023/MIL-STD-202 101C Cond. B)
6-7	گاز SO2	24 ساعت قرار گرفتن در معرض 5±50ppm. گاز SO2 در دمای 2±40 درجه سانتیگراد.
6-8	گاز NH3	40 دقیقه قرار گرفتن در معرض گاز NH3 که از محلول آمونیاک 28 درصد تبخیر می شود.

6-9

قلع پذیری

زمان لحیم کاری: 5±0.5 ثانیه

دمای لحیم کاری: 245±5 درجه سانتیگراد

خیس کردن لحیم کاری 95 درصد از ناحیه غوطه ور شده نباید حفره، سوراخ سنجاق نشان دهد

6-10

مقاومت در برابر حرارت لحیم کاری

هنگام جریان مجدد

به بند 8 مراجعه کنید

روش لحیم کاری

زمان لحیم کاری: 5±0.5 ثانیه

دمای لحیم کاری: 370 ~ 400 ℃

ظاهر بدون آسیب

7.نیروی درج / خروج محرک

[واحد: kgf]

مدارها	در ابتدایی		مدارها	در ابتدایی
مدارها	درج (حداکثر)	برداشت (حداقل)	مدارها	درج (حداکثر)	برداشت (حداقل)
02	2.00	0.20	12	5.00	0.50
03	2.00	0.20	13	5.00	0.50
04	2.00	0.20	14	6.00	0.60
05	3.00	0.30	15	6.00	0.60
06	3.00	0.30	16	6.00	0.60
07	3.00	0.30	17	7.00	0.70
08	4.00	0.40	18	7.00	0.70
09	4.00	0.40	19	7.00	0.70
10	4.00	0.40	20	ساعت 8.00	0.80
11	5.00	0.50

3، برنامه فید این محصول

این محصول برای PDP، LCD یا تجهیزات الکترونیکی کوچک ساخته شده است.از آنجا که ما می توانیم نسبت NPL را زیر 1.15٪ کنترل کنیم، بنابراین قطعات ما توسط شرکت های معروف و بین المللی مانند TPV، LeTV، Emerson، Amphenol Corporation، LuXshare، BYD و غیره پذیرفته می شوند. و همه محصولات توسط REACH، UL، RoHS گواهی می شوند.به منظور حفاظت از محیط زیست، برخی از قطعات بدون هالوژن هستند.
