| Place of Origin: | China |
| نام تجاری: | HRT |
| گواهی: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A2001 |
| Minimum Order Quantity: | 5000 PCS |
|---|---|
| قیمت: | Negotiated |
| Packaging Details: | Carton / Paper pots |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 1000 pcs per day |
| نام محصول: | مسکن / پایانه A2001 | گام صدا: | 2.00 میلی متر |
|---|---|---|---|
| تعداد پین: | 02PIN ~ 18PIN | مواد: | HSG: PA66، TER: برنز فسفر، فلاش طلایی یا قلع اندود |
| ردیف: | تنها | درجه حفاظت در برابر آتش: | UL 94V-0 |
| برجسته کردن: | اتصالات برد مدار چاپی,اتصال دهنده های PCB سیم به برد,کانکتور پیچ 2 میلی متری UL94V-0 |
||

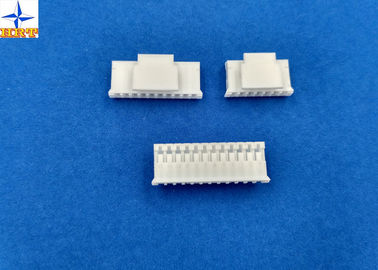

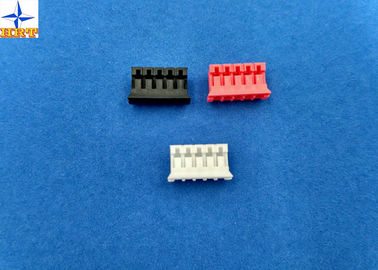

محل اتصال سیم به برد 2.00 میلی متری PA66 محفظه / ترمینال قلع اندود یا فلاش طلایی
شرح:
1. سری A2001 A2001H-NP A2001HB-NP است (محفظه تک ردیفی مناسب ترمینال سری A2001-T)
2، مواد مورد استفاده مسکن: PA66، بدون هالوژن، درجه حفاظت در برابر آتش UL 94-V0 است.حداقل مقدار بسته بندی 1000 عدد / کیسه است.
3. مسکن تک ردیف ما 2P~ 18P داریم، ظرفیت تولید روزانه 30 تا 50 KPCS است.

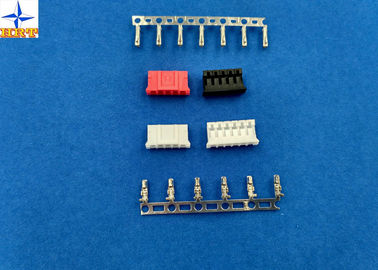

4. پایانه ها توسط فسفر برنز مهر می شوند، E-Stamping قبل از قلع اندود یا فلش طلایی، قلع اندود ما A2001-TPe می گوییم، آبکاری طلا که ما آن را A2001-GPe می نامیم، حداقل مقدار بسته بندی 20000 عدد در حلقه است.ظرفیت تولید روزانه 300 تا 400 KPCS است.
5. محدوده سیم پایانه ها: AWG #26-#30، OD عایق 1.30 میلی متر است (حداکثر).
| شرح تست | روش | مورد نیاز |
|
تماس با مقاومت |
اتصالات جفت، اندازه گیری با مدار خشک، حداکثر 20 میلی ولت، 10 میلی آمپر. (بر اساس JIS C5402 5.4) | 20mΩ (حداکثر) |
| مقاومت عایق | اتصالات Mate، aدرخواست کنید500V DC بین مجاورترمینال یا زمین(بر اساس JIS C5402 5.2/MIL-STD-202 روش 302 شرط B) | 1000MΩ (حداقل) |
| ولتاژ مقاوم دی الکتریک | کانکتورها را به هم متصل کنید، 800 ولت AC (rms) را به مدت 1 دقیقه بین ترمینال یا زمین مجاور اعمال کنید.(براساس روش JIS C5402 5.1/MIL-STD-202 301)) | بدون خرابی. |
| تماس با مقاومت در قسمت چین دار | سیم مربوطه را روی ترمینال خم کنید، با مدار خشک، 20 میلی ولت (حداکثر)، 10 میلی آمپر اندازه گیری کنید. | 5mΩ (حداکثر) |
| رتبه بندی فعلی | حداکثر 2A AC/DC |
| ولتاژ نامی | 100 ولت AC/DC |
| ولتاژ قابل تحمل | 800 ولت AC در دقیقه |
| مقاومت عایق | 1000MΩ دقیقه |
| مقاومت تماسی | حداکثر 10MΩ |
| دمای عملیاتی | -25 - 85 درجه سانتیگراد |
