| Place of Origin: | Dongguan, China(mainland) |
| نام تجاری: | HRT |
| گواهی: | ISO9001/ ISO14001/UL/RoHS/REACH |

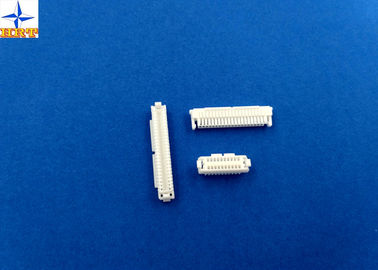

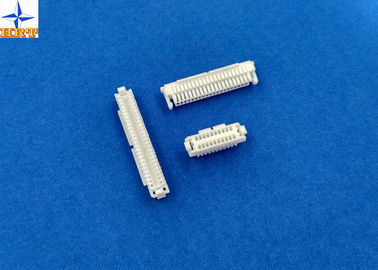

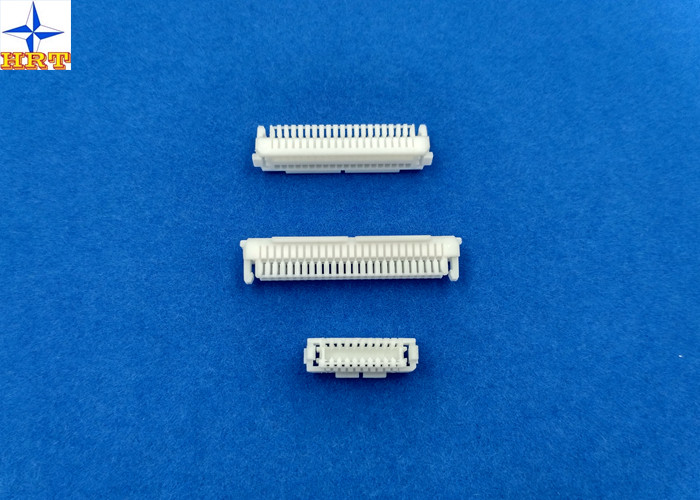

| Model Number: | A1002HA-2XNP |
| Minimum Order Quantity: | 5000 pcs |
|---|---|
| قیمت: | negotiated |
| Packaging Details: | Reel, Tube(Pipe), Tape, Bag or as required. |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 28 million pcs per month |
| دسته بندی: | مسکن سیمی | ترمینال مناسب: | A1002T |
|---|---|---|---|
| مواد: | نایلون66 UL94V-0 | محدوده سیم: | AWG26# تا 28# |
| جنسیت: | زن | جریان: | 20 یا 30 یا 40 یا 50 موقعیت |
| برجسته کردن: | اتصالات برد مدار چاپی,اتصالات سیم به برد مدار چاپی,اتصالات سبک نایلون 66 Crimp |
||
1، جزئیات مشخصات محصول
| اطلاعات اندازه اولیه | |||
| رنگ | سفید | ||
| گام صدا | 1.0 میلی متر | ||
| مصالح ساختمانی | نایلون66 UL94V-0 | ||
| کاربرد | سیگنال، سیم به هیئت مدیره | ||
| قطر عایق سیم | حداکثر 0.80 میلی متر | ||
| مواد ترمینال | جنس برنج، روکش قلع | ||
| بسته ترمینال | 15 هزار عدد / قرقره | ||
| ترمینال مناسب | A1002-T | ||
| روش پردازش ترمینال | مهر زنی الکترونیکی قبل از قلع اندود یا فلاش طلا | ||
| خواص الکتریکی | |||
| رتبه بندی فعلی | 1A AC، DC | ||
| رتبه بندی ولتاژ | 50 ولت AC، DC | ||
| تماس با مقاومت | حداکثر 30mΩ | ||
| مقاومت عایق | 100mΩ دقیقه | ||
| ولتاژ مقاوم | 500 ولت AC در دقیقه | ||
| ویژگی های مکانیکی | |||
| محدوده دما | -25 ℃ تا 85 ℃ | ||
| نیروی درج ترمینال | 0.50 کیلوگرم (حداکثر) | ||
| نیروی نگهداری ترمینال/مسکن | 0.50 کیلوگرم (حداقل) | ||
| نیروی حفظ پین | 0.50 کیلوگرم (حداقل) | ||
| اطلاعات دیگر لطفا عکس زیر را بررسی کنید. | |||
2، معرفی محصولات این سری
لطفا توجه فرمایید که محصول سری A1002 در صورت امکان خرید این محصول به صورت ست قیمت بسیار مناسب و مطلوب خواهد بود.
1، پایانه ها: A1002T (فلش قلع اندود یا فلاش طلا)
2، مسکن: A1002H-NP & A1002HA-2XNP و A1002HA-2XNP نسخه جدید
3، Rمرتفعنقشه مهندسی و گزارش آزمایش
ضمیمه بعدی فایل مفصل محصول برای مرجع شماست که برای شما مفید خواهد بود.
طراحی ابعاد
گزارش تست
3. رتبه بندی و سیم های قابل اجرا
| مورد | استاندارد | ||
| ولتاژ نامی (حداکثر) | 50 ولت AC/DC | عایق OD 0.80mm (حداکثر) | |
| جریان نامی (حداکثر) و سیم های قابل اجرا | AWG#28 | 1A AC/DC | |
| AWG#30 | 1A AC/DC | ||
| AWG#32 | 0.5A AC/DC | ||
| محدوده دمای محیط | -25℃ ~ +85℃* | ||
*:از جمله افزایش دمای ترمینال
4. عملکرد الکتریکی
| شرح تست | روش | مورد نیاز | |
| 4-1 |
تماس با مقاومت
|
اتصالات جفت، اندازه گیری با مدار خشک، حداکثر 20 میلی ولت، 10 میلی آمپر. (بر اساس JIS C5402 5.4) | 20mΩ (حداکثر) |
| 4-2 | مقاومت عایق | اتصالات را به هم متصل کنید، 500 ولت DC را بین ترمینال یا زمین مجاور اعمال کنید.(بر اساس JIS C5402 5.2/MIL-STD-202 روش 302 شرط B) | 100MΩ (حداقل) |
| 4-3 | ولتاژ مقاوم دی الکتریک | کانکتورها را به هم متصل کنید، 250 ولت AC (rms) را به مدت 1 دقیقه بین ترمینال یا زمین مجاور اعمال کنید.(براساس روش JIS C5402 5.1/MIL-STD-202 301) | بدون خرابی. |
| 4-4 | تماس با مقاومت در قسمت چین دار | سیم مربوطه را روی ترمینال خم کنید، با مدار خشک، 20 میلی ولت (حداکثر)، 10 میلی آمپر اندازه گیری کنید. | 5mΩ (حداکثر) |
5.عملکرد مکانیکی
| شرح تست | روش | مورد نیاز | ||
| 5-1 | نیروی درج و خروج محرک | کانکتورها را با سرعت 3±25 میلی متر در دقیقه وارد و خارج کنید. | به بند 7 مراجعه کنید | |
| 5-2 | نیروی کشش چین دار | ترمینال چین خورده را ثابت کنید، نیروی کشش محوری را روی سیم با سرعت 3±25 میلی متر در دقیقه اعمال کنید. (بر اساس JIS C5402 6.8) | AWG#28 | 1.0 کیلوگرم (حداقل) |
| AWG#30 | 0.8 کیلوگرم (حداقل) | |||
| AWG#32 | 0.5 کیلوگرم (حداقل) | |||
| 5-3 | نیروی درج ترمینال. | ترمینال چین دار را داخل محفظه قرار دهید. | 0.50 کیلوگرم (حداکثر) | |
| 5-4 | نیروی نگهداری ترمینال/مسکن. | نیروی خروجی محوری را با سرعت 3±25 میلی متر در دقیقه روی ترمینال مونتاژ شده در محفظه اعمال کنید. | 0.50 کیلوگرم (حداقل) | |
| 5-5 | نیروی حفظ پین | نیروی فشار محوری را با سرعت 3±25 میلی متر در دقیقه اعمال کنید | 0.50 کیلوگرم (حداقل) | |
| 5-6 | ماندگاری | هنگامی که تا 50 چرخه به طور مکرر با سرعت 10 چرخه در دقیقه جفت می شود. | مقاومت تماس 40mΩ (حداکثر) | |
| 5-7 | لرزش |
دامنه: 1.5 میلی متر PP زمان جارو: 10-55-10 هرتز در 1 دقیقه مدت زمان: 2 ساعت در هر محور XYZ. (براساس روش MIL-STD-202 201A) |
ظاهر بدون آسیب مقاومت تماس 40mΩ (حداکثر) ناپیوستگی 1 میکروثانیه (حداکثر) |
|
| 5-8 | شوک فیزیکی | 490 متر بر ثانیه × 50 گرم ×، 3 ضربه در هر محور XYZ.(براساس روش JIS C0041/MIL-STD-202 213B شرط A) | ||
4، نمایش خانواده محصول ما
لطفا با مهربانی به تصویر بعدی نگاه کنید، می توانید طیف محصولات ما را با روشی آسان بشناسید.محصول اصلی ما محفظه سیم، رابط سیم به برد، اتصال سیم به سیم، کانکتورهای برد، اتصالات FPC/FFC و موارد دیگر است.ما همچنین می‌توانیم نرخ معیوب را با مقدار کم کنترل کنیم، بنابراین قطعات ما توسط شرکت‌های معروف و بین‌المللی مانند TPV، LeTV، Emerson، Amphenol Corporation، Skyworth، LuXshare، BYD و غیره پذیرفته می‌شوند. و کلیه محصولات دارای گواهی REACH، UL، RoHS هستند. .به منظور حفاظت از محیط زیست، برخی از قطعات بدون هالوژن هستند.
