| Place of Origin: | China |
| نام تجاری: | HRT |
| گواهی: | ISO9001/ ISO14001/UL/RoHS/REACH |
| Model Number: | A2542-T |
| Minimum Order Quantity: | 5000 PCS |
|---|---|
| قیمت: | Negotiated |
| Packaging Details: | paper tray with out carton |
| Delivery Time: | 5 to 8 working days after payment checked |
| Payment Terms: | TT, Western Union, PayPal, L/C |
| Supply Ability: | 1000 pcs per day |
| نام محصول: | A2542 مسکن / ترمینال | گام صدا: | 2.54 میلی متر |
|---|---|---|---|
| تعداد پین: | 02 پین ~ 20 پین | مواد: | HSG:PA66 TER: فسفر برنز یا برنج، قلع اندود یا فلاش طلا |
| ردیف: | تنها | درجه حفاظت در برابر آتش: | UL 94V-2 |
| برجسته: | کانکتور ترمینال چین دار,ترمینال کانکتور,کانکتور تماس سیم به برد قلع شده |
||

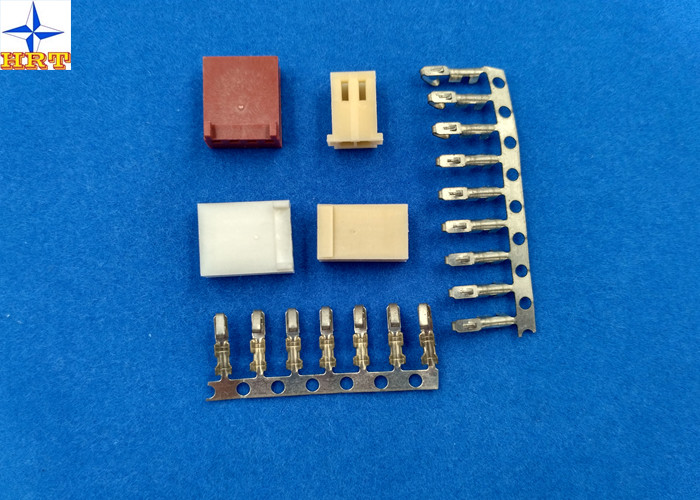

اتصال سیم ترمینال زمین سیم 2.54mm به هیئت مدیره PA66 مسکن / ترمینال
شرح:
1، A2542series مسکن A2542H-NP، A2542HA-NP، A2501HB-NP.
2، مسکن مواد مورد استفاده: PA66، بدون هالوژن رایگان، امتیاز حفاظت از آتش UL 94-V2 است. حداقل مقدار بسته بندی 1000pcs / کیسه است.
4.Terminals توسط برنج یا فسفر برنز مهر و موم شده، E-مهر زنی قبل از قلع و یا طلا فلش، قلع پوشیده شده ما A2542-TPe، طلا اندود ما A2542-GPe، حداقل مقدار بسته بندی 20.000 pcs / حلقه مهر و موم است. ظرفیت تولید روزانه 300 تا 400 کیلوگرم است.
محدوده سیم 5.Terminals: AWG # 22 - # 28، عایق OD برابر با 1.57mm (حداکثر) است.
مشخصات فنی:
| شرح تست | روش | مورد نیاز |
تماس با مقاومت | اتصالات مات، اندازه گیری توسط مدار خشک، حداکثر 20mV، 10mA (بر اساس JIS C5402 5.4) | 10 میلیمتر (حداکثر) |
| مقاومت عایق | اتصالات متصل، یک پین 5 00V DC بین ترمینال مجاور یا زمین. (براساس JIS C5402 5.2 / MIL-STD-202 روش 302 B) | 100 0MΩ (حداقل) |
| ولتاژ باقی مانده دی الکتریک | اتصالات متصل، تقریبا 1000V AC (rms) را به مدت 1 دقیقه بین ترمینال یا زمین متصل کنید. (بر اساس JIS C5402 5.1 / MIL-STD-202 Method 301) | بدون خرابی |
| تماس با مقاومت در قسمت سرخ شده | سیم مورد استفاده را به ترمینال محکم کنید، توسط مدار خشک، 20mV (حداکثر)، 10mA اندازه گیری کنید. | 5 مگابایت (حداکثر) |
| ولتاژ امتیاز داده شده است | 250V AC، DC |
| امتیاز فعلی | 4A AC، DC |
| ولتاژ قابل تحمل | 1000VAC / دقیقه |
| مقاومت عایق | 1000M Ω Min |
| مقاومت در برابر تماس | حداکثر 10m Ω |
| دمای کار | -25 ° C ~ 85 ° C |
نوع ترمینال ها:
| شماره بخش | محدوده سیم | عایق OD | ماده | پایان دادن | تعداد / رول |
| A2542-TBE | AWG # 22- # 28 | 1.57 میلیمتر (حداکثر) | برنج | قلع اندود | 10 کیلوگرم |
| A2542-TPE | فسفر برنز | قلع اندود | |||
| A2542-GPE | طلا فلش |
