جزئیات محصول:
پرداخت:
|
| نام محصول: | مسکن A2004 HB-2*NP | گام صدا: | 2.00 میلی متر |
|---|---|---|---|
| تایپ کنید: | اتصالات سیم به برد | مواد: | PA66 |
| مناسب: | ترمینال سری A2004-T-B | درجه حفاظت در برابر آتش: | UL 94V-0 |
| با: | ویفر دو ردیفه سری A2004WVB(WRB). | رنگ: | سفید |
| برجسته: | کانکتور Crimp Style,اتصالات LVDS,کانکتور Lvds Display PA66 |
||

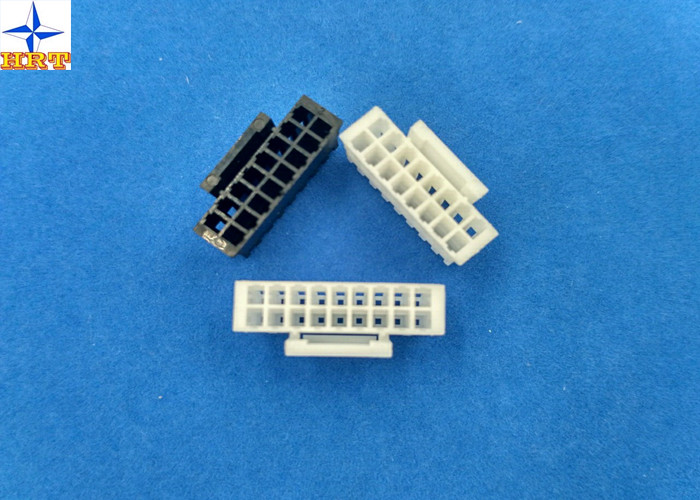

محفظه دو ردیفه با قفل Pitch 2.00mm PA66 LVDS Dibplay Connectors
شرح:
1، A2004HA-2*NP(محفظه دو ردیفه با قفل) A2004HB-2*NP(،محفظه دو ردیفه با قفل)، ترمینال:A2004HA-2*NP (USad در A2004HA) A2004-TPE-B(استفاده شده در A2004HB) .
2، مواد مورد استفاده مسکن: PA66، رتبه حفاظت در برابر آتش UL 94-V0 است.حداقل مقدار بسته بندی 1000 عدد / کیسه است.
3. مسکن دو ردیفه ما 2*2Pto 2*23P داریم، ظرفیت تولید روزانه 30 تا 50 KPCS است.
اطلاعات مرجع:
جنس: ترمینال نایلون 66، UL94V-0 مناسب سری A2004-TB.
با ویفر دو ردیفه سری A2004WVB(WRB) جفت می شود.
مشخصات فنی:
| شرح تست | روش | مورد نیاز |
|
تماس با مقاومت |
اتصالات جفت، اندازه گیری با مدار خشک، حداکثر 20 میلی ولت، 10 میلی آمپر. (بر اساس JIS C5402 5.4) | 20mΩ (حداکثر) |
| مقاومت عایق | اتصالات Mate، aدرخواست کنید500V DC بین مجاورترمینال یا زمین(بر اساس JIS C5402 5.2/MIL-STD-202 روش 302 شرط B) | 1000MΩ (حداقل) |
| ولتاژ مقاوم دی الکتریک | کانکتورها را به هم متصل کنید، 800 ولت AC (rms) را به مدت 1 دقیقه بین ترمینال یا زمین مجاور اعمال کنید.(براساس روش JIS C5402 5.1/MIL-STD-202 301)) | بدون خرابی. |
| تماس با مقاومت در قسمت چین دار | سیم مربوطه را روی ترمینال خم کنید، با مدار خشک، 20 میلی ولت (حداکثر)، 10 میلی آمپر اندازه گیری کنید. | 5mΩ (حداکثر) |
| رتبه بندی فعلی | حداکثر 3A AC/DC |
| ولتاژ نامی | 250 ولت AC/DC |
| ولتاژ قابل تحمل | 800 ولت AC در دقیقه |
| مقاومت عایق | 1000MΩ دقیقه |
| مقاومت تماسی | حداکثر 10MΩ |
| دمای عملیاتی | -25 - 85 درجه سانتیگراد |
کیفیت:
به جز آبکاری، از ابزار طراحی، مهر زنی، قالب گیری تزریقی، مونتاژ، آزمایش، بسته بندی.
مرحله را خودمان انجام می دهیم.بنابراین ما می توانیم کیفیت را کنترل کنیم.
1. تحت کنترل های دقیق تولید می شود.
2. ISO 9001:2008 ISO 14001: 2004
3. گواهینامه UL
4. رسیدن به Cetitifaction
5. مطابقت با RoHS
6. OEM برای PULSE
طراحی و قدرت فنی:
ما بیش از 12 سال تجربه در زمینه اتصالات داریم که مهندس صنعت اتصال می تواند جدید شما را پشتیبانی کند
پروژه. طراحی یک زمان ابزار جدید: 30-45 روز کاری
سرویس:
شرکت ما با هدف "پیشگامی سخت، جانبازان خالص" "مدیریت علمی، کیفیت اول، خدمات، شهرت اول"، و بهبود مستمر کیفیت محصول و خدمات عالی، مدیریت کسب و کار با کارایی بالا، ارائه محصولات با کیفیت و رضایت بخش به مشتریان سرویس .
HRT خدمات پیش فروش و خدمات پس از فروش خوب و پشتیبانی فنی قوی ارائه می دهد
1. پروژه جدید: پشتیبانی فنی قوی و ایده آل از طراحی جدید شما
2. پروژه های موجود: سعی کنید به مشتری کمک کنید تا در هزینه ها صرفه جویی کند تا محصول با کیفیت خوب را ارائه دهد و پس انداز کند
3. زمان
4. نمونه رایگان: 10-20 عدد از هر قطعه شماره
5. هزینه حمل و نقل: ما می توانیم 80٪ تخفیف از DHL/UPS/TNT/FedEx دریافت کنیم و ایمن و سریع باشیم.
6. شکایت مشتری: 24-48 ساعت پاسخ گزارش 8D
7. گارانتی : 24 ماه ( وعده داده شده است که کالاها به سرعت بازگردانده شوند، جایگزین شوند، یا تعمیر شوند.
کیت در صورت عدم رضایت مشتریان)
